S13-M100-200-315KVA
SNTOOM

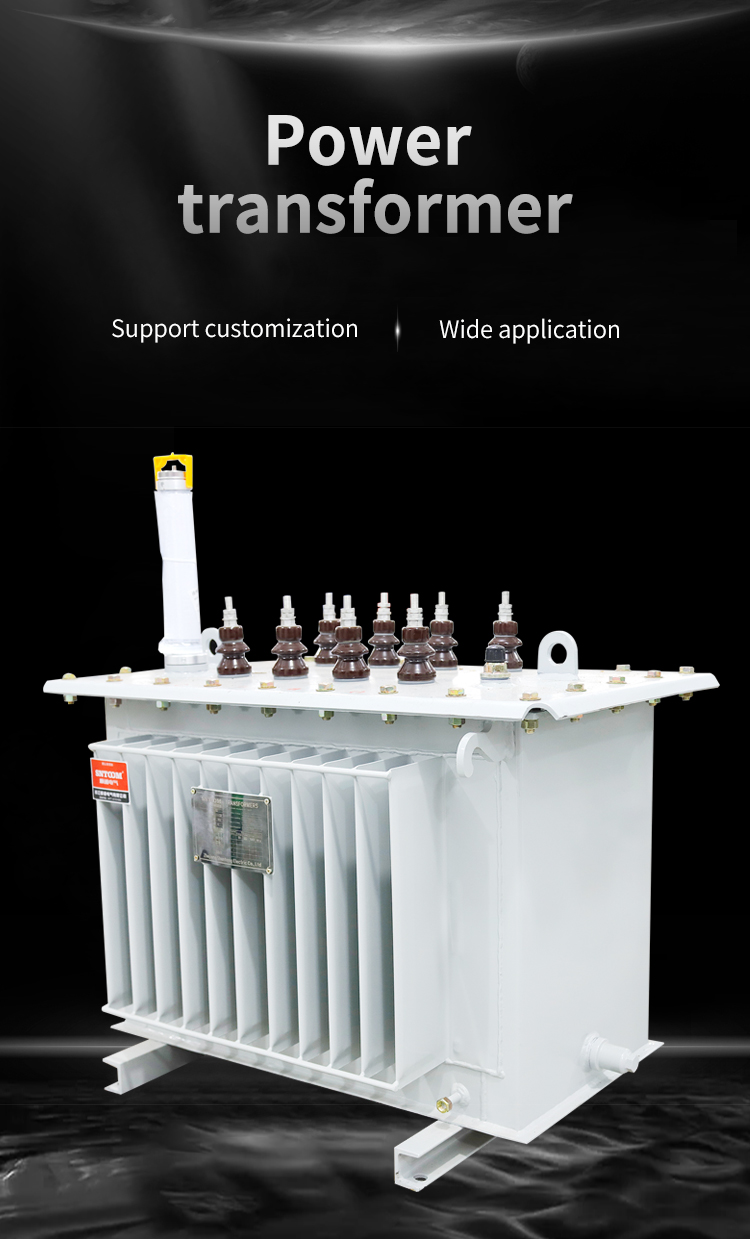

S13-M.RL-80-1600/10 Полностью герметичный нефтяной трансформатор, подходящий для AC 50 Гц, номинальное рабочее напряжение 10 кВ и ниже в энергетической системе, так как нефть, металлургия, химическая промышленность, индустрия ногтей и другие предприятия и пыльные места распределительного трансформатора.
Условия труда
Высота: не более 1000 м; ◆ Температура окружающей среды: -40 ℃ ~+40 ℃.
Структурные характеристики
Железное ядро
Производительность материала составляет не менее 2A7ZH100 холодного кремниевого стального листа; Трехфазная трехколонная трехмерная симметричная структура, существует самая короткая и самая сбалансированная трехфазная магнитная цепь; Каждая группа (рулона) чип по тонкой стальной полосе в специальной обмотке ядра, однородность давления и стеснение; Основная рама с помощью вакуумного отжига обработки, для удаления напряжения, улучшения электромагнитных свойств. Треугольник железного ядра не нуждается в резании и обработке перевозки, устраняя традиционное железное ядро поперечных и продольных швов, снижая магнитное сопротивление; Поперечное сечение колонки ядра является круглым, ядро самого большого фактора заполнения, треугольной трехмерной структуры, так что его трехфазные магнитные цепи равны, а самая короткая, реализация идеальной структуры ядра трансформатора, о которой мечтают люди.
Обмотка

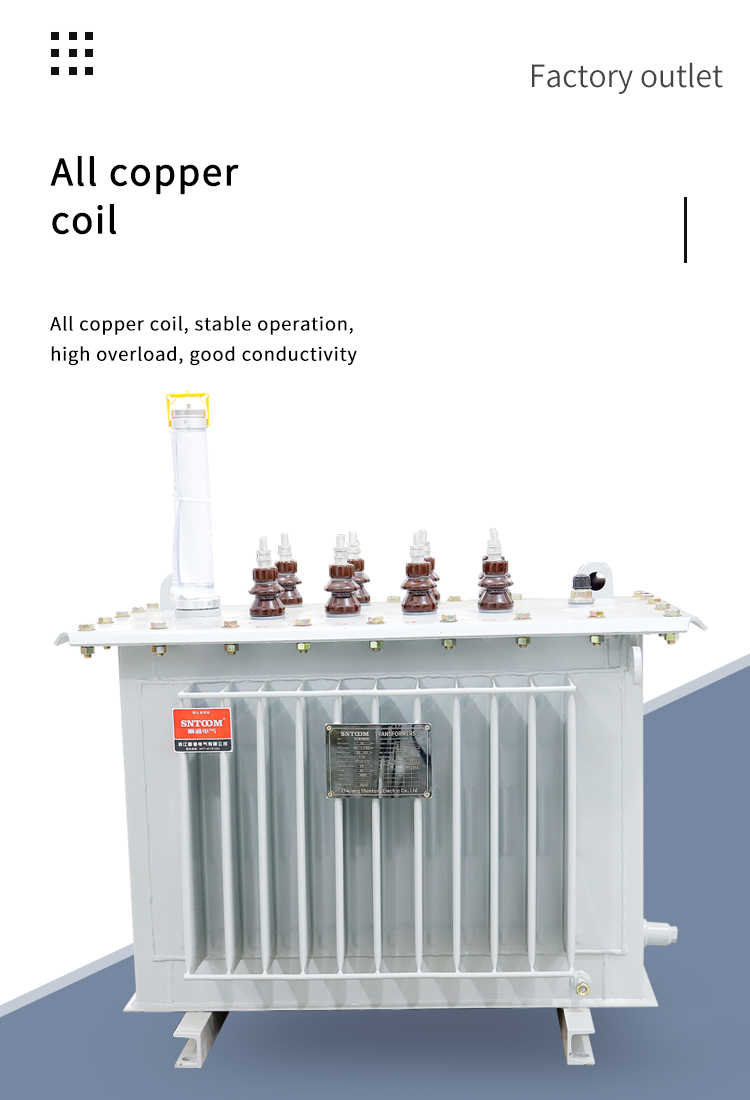

Обмотки изготовлены из гофрированного масляного канала, не пропитываются краской и привязаны к подтянутой ленте; Все обмотки-это катушки с медными ядрами; Высоковольные обмотки имеют краны, соответствующие требованиям напряжения нажатия, которые приводят к изменению нажатия, который монтируется на крышке коробки и может быть изменена на напряжение TAP только после отрезания источника питания.
Устройство безопасности безопасности

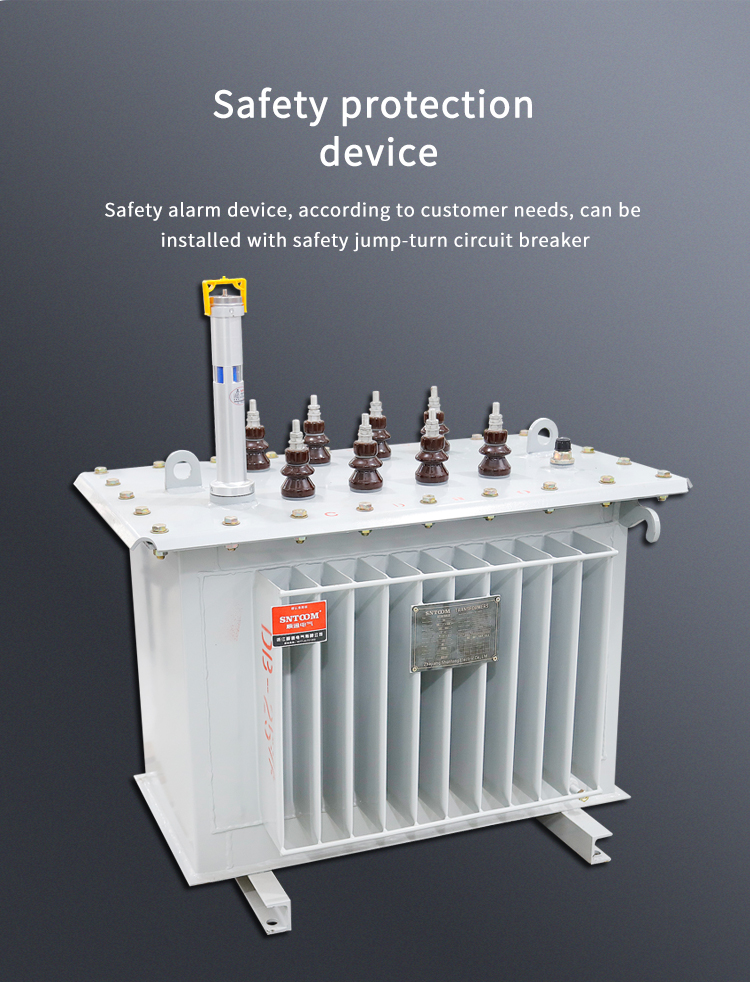

80 ~ 1600 кВА В соответствии с требованиями пользователя, газовые реле с тревогами и терминалами отключения могут быть установлены.

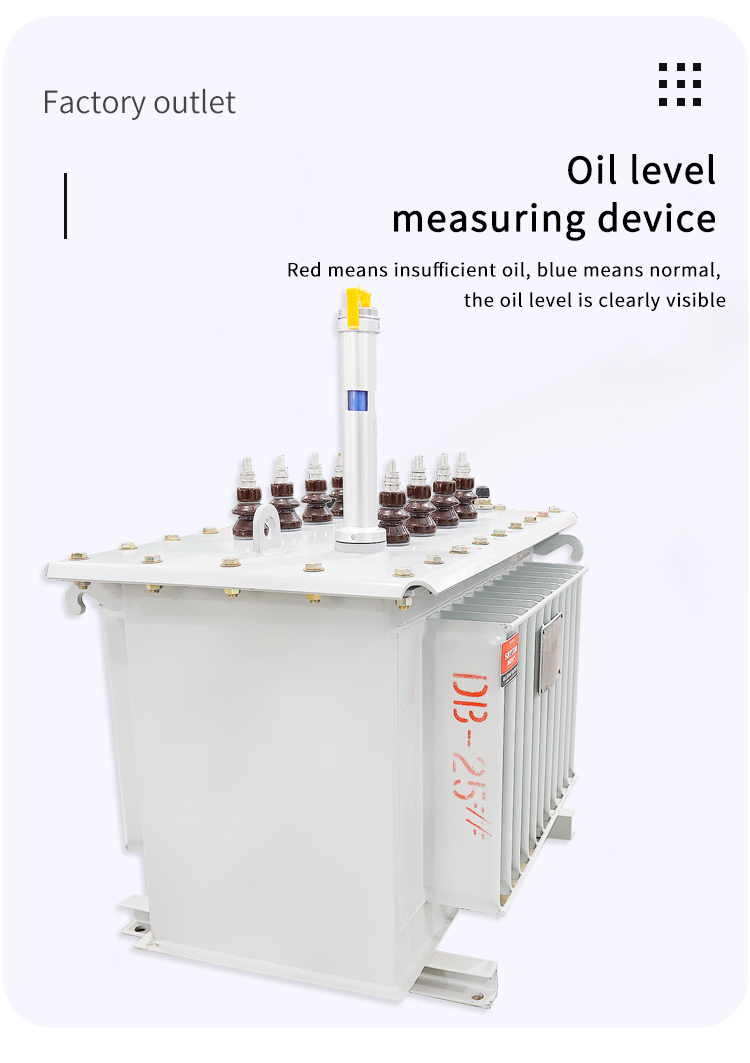

Устройство измерения температуры масла

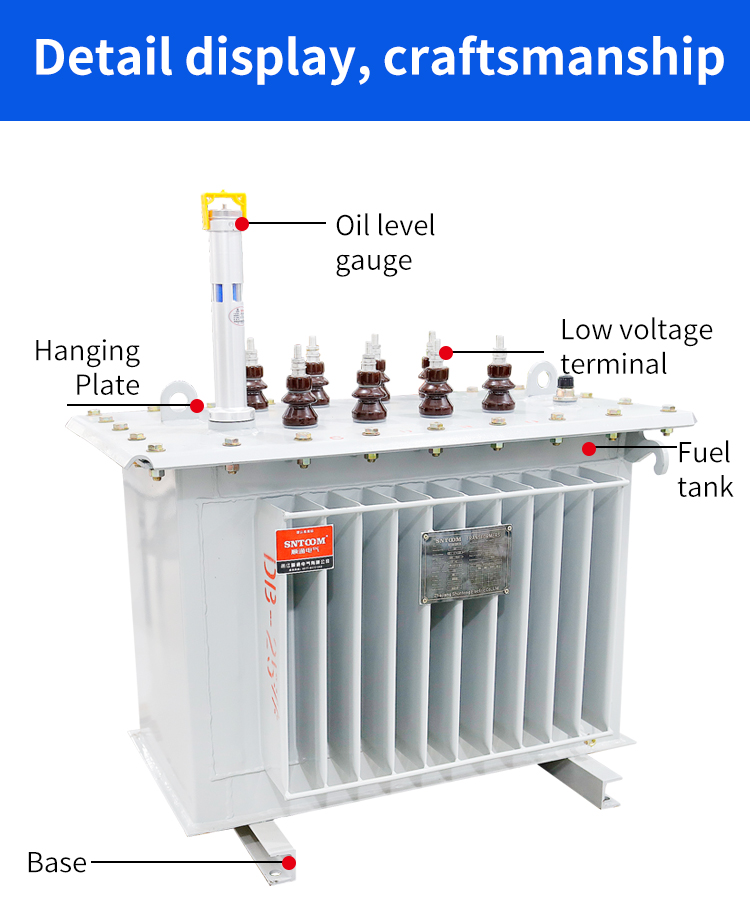

Трансформатор масляный бак Трансформатор масляный бак состоит из гофрированной стены, поверхность принимает пылевой электростатический распыление, краска пленка является твердой. Гофро -радиатор не только обладает функцией охлаждения, но и имеет функцию «дыхание », эластичность гофрированного радиатора может компенсировать изменение объема трансформаторного масла, вызванного повышением температуры и падением. Следовательно, в герметичном трансформаторе нет шкафа для хранения масла, который снижает общую высоту трансформатора; Запечатанный трансформатор, процесс впрыска вакуумного масла используется в сборке, которая полностью удаляет влагу в трансформаторе, а трансформаторное масло не контактирует с воздухом. Эффективно предотвратить вторжение кислорода и влаги в трансформатор и привести к возможности разложения изоляции трансформатора и старения трансформаторного масла, поэтому не выполняйте тест на образцы масла.
S13-M.RL-80-1600/10 Полностью герметичный нефтяной трансформатор, подходящий для AC 50 Гц, номинальное рабочее напряжение 10 кВ и ниже в энергетической системе, так как нефть, металлургия, химическая промышленность, индустрия ногтей и другие предприятия и пыльные места распределительного трансформатора.
Условия труда
Высота: не более 1000 м; ◆ Температура окружающей среды: -40 ℃ ~+40 ℃.
Структурные характеристики
Железное ядро
Производительность материала составляет не менее 2A7ZH100 холодного кремниевого стального листа; Трехфазная трехколонная трехмерная симметричная структура, существует самая короткая и самая сбалансированная трехфазная магнитная цепь; Каждая группа (рулона) чип по тонкой стальной полосе в специальной обмотке ядра, однородность давления и стеснение; Основная рама с помощью вакуумного отжига обработки, для удаления напряжения, улучшения электромагнитных свойств. Треугольник железного ядра не нуждается в резании и обработке перевозки, устраняя традиционное железное ядро поперечных и продольных швов, снижая магнитное сопротивление; Поперечное сечение колонки ядра является круглым, ядро самого большого фактора заполнения, треугольной трехмерной структуры, так что его трехфазные магнитные цепи равны, а самая короткая, реализация идеальной структуры ядра трансформатора, о которой мечтают люди.
Обмотка
Обмотки изготовлены из гофрированного масляного канала, не пропитываются краской и привязаны к подтянутой ленте; Все обмотки-это катушки с медными ядрами; Высоковольные обмотки имеют краны, соответствующие требованиям напряжения нажатия, которые приводят к изменению нажатия, который монтируется на крышке коробки и может быть изменена на напряжение TAP только после отрезания источника питания.
Устройство безопасности безопасности
80 ~ 1600 кВА В соответствии с требованиями пользователя, газовые реле с тревогами и терминалами отключения могут быть установлены.
Устройство измерения температуры масла
Трансформатор масляный бак Трансформатор масляный бак состоит из гофрированной стены, поверхность принимает пылевой электростатический распыление, краска пленка является твердой. Гофро -радиатор не только обладает функцией охлаждения, но и имеет функцию «дыхание », эластичность гофрированного радиатора может компенсировать изменение объема трансформаторного масла, вызванного повышением температуры и падением. Следовательно, в герметичном трансформаторе нет шкафа для хранения масла, который снижает общую высоту трансформатора; Запечатанный трансформатор, процесс впрыска вакуумного масла используется в сборке, которая полностью удаляет влагу в трансформаторе, а трансформаторное масло не контактирует с воздухом. Эффективно предотвратить вторжение кислорода и влаги в трансформатор и привести к возможности разложения изоляции трансформатора и старения трансформаторного масла, поэтому не выполняйте тест на образцы масла.
